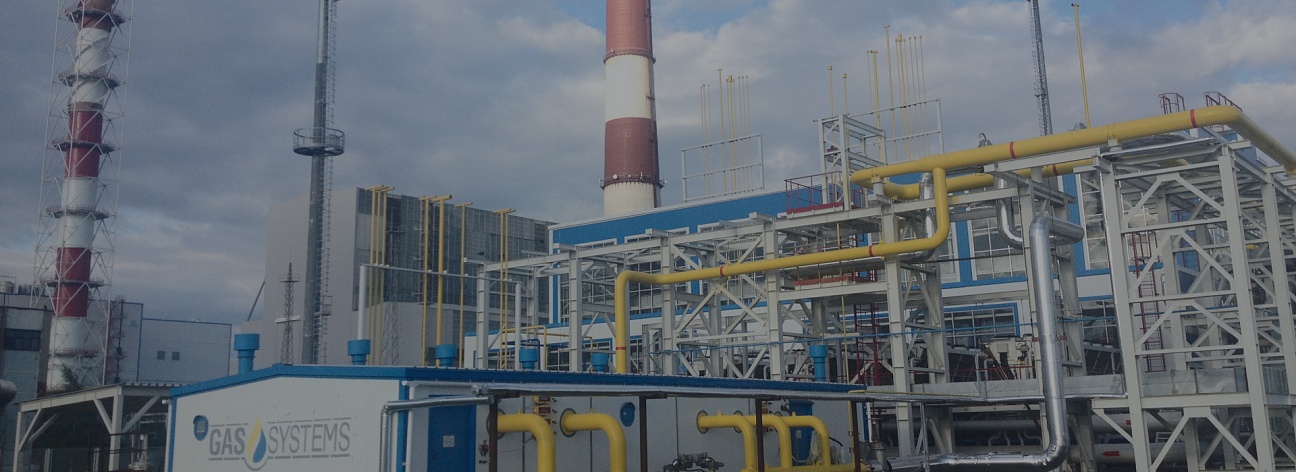

Блочный пункт подготовки газа является комплексом технологического оборудования, предназначенного для подготовки природного газа с требуемыми характеристиками, а также коммерческого или технологического учета потребляемого топлива.
В состав блок-бокса технологического входят:
- Узел очистки газа от механических примесей и жидкости, в состав которого входят фильтры-сепараторы с автоматическим сбросом жидкости. Фильтр-сепаратор, предназначенный для очистки природного газа от механических примесей и капельной жидкости, оснащен фильтрующими патронами, фильтрационная способность которых обеспечивается специальными неткаными материалами с водоотталкивающей пропиткой.
- Узел коммерческого учета газа;
- Шкафы приборов КИПиА и силовой;
- Узел замера калорийности газа;
- Изолирующие вставки на входе и выходе бокса;
- Электрооборудование, вентиляция, сигнализация;
- При привязке к конкретным условиям эксплуатации БППГ в комплект технологического оборудования дополнительно входят: емкость сбора конденсата с площадкой обслуживания, охранные краны.
Предлагаемые БППГ оснащаются необходимыми вспомогательными системами: вентиляции, обогрева, газо- и пожарообнаружения, пожаротушения, системой автоматического управления. Имеется возможность производства оборудования для различных климатических условий, в том числе в арктическом исполнении.
Основные функции
- Сепарация выбросов жидкой фазы (конденсата воды, углеводородов);
- Абсолютная очистка газа от капельной жидкости;
- Очистка газа от механических примесей (степень очистки до 1 мкм);
- Подогрев газа перед редуцированием (при необходимости);
- Редуцирование давления газа;
- Подогрев газа после редуцирования (при необходимости);
- Осушка газа (при необходимости);
- Автоматический ввод резервного оборудования при наличии;
- Сбор конденсата (вода, углеводороды) в отдельно стоящей емкости;
- Измерение расхода газа, в том числе коммерческий учет;
- Анализ газа в калориметрах (при необходимости).
Все перечисленные выше функции выполняются полностью автоматически в САУ БППГ, устанавливаемой в отдельном отсеке кожуха БППГ или в отдельно стоящее помещение заказчика.
Технические характеристики БППГ
Параметры газа на входе:
- Рабочее давление газа: от 0 до 6,3 МПа изб.
- Расчетное давление оборудование: от 0,6 МПа до 6,3 МПа изб.
- Температура газа: от -40 до 60°С
- Поток газа (реальный) от 1000 до 300 000 м3/ч
Параметры газа на выходе:
- Газ, очищенный от жидких включений и механических примесей размером крупнее 1 мкм (точный размер указывается заказчиком в опросном листе);
- Максимально допустимая потеря давления газа в БППГ указывается заказчиком в опросном листе. Минимальное значение составляет 0,005 МПа с чистым фильтром;
- Возможно повышение температуры газа на выходе из БППГ до 130°С. Нагрев осуществляется при помощи ГВС заказчика, либо независимой системой ГВС с миникотельной, устанавливаемой в БППГ.
